デジタルQティルト6000

プローブ内でA/D変換し、新型の可変容量式のセンサーを搭載したデジタルタイプの高精度孔内傾斜計

傾斜センサーには、新型の可変容量式のセンサーを搭載しています。

データ収録器としてハンディロガーを用い、測定データを収録・表示します。

分野
資料ダウンロード

特長

プローブ

  • 耐久性UP！新型センサーの採用により6000Gの耐衝撃性能を保有し、従来製品と比較して各段に耐久性が向上しました。
  • 測定時間短縮！温度特性が良いので、従来製品よりボーリング孔内における温度安定時間を30分以上から15分以上に短縮します。

ハンディロガー

  • ハンディロガーは防滴構造なので、雨の日でも安心して使用出来ます。
  • 液晶画面に数値、グラフ表示が可能です。
  • 入手の容易な市販の単一乾電池4本で使用出来ます。
  • 測定データは、テキストデータ (CSVデータ) なので、パソコン上での表計算やグラフ化処理を容易に行うことが出来ます。

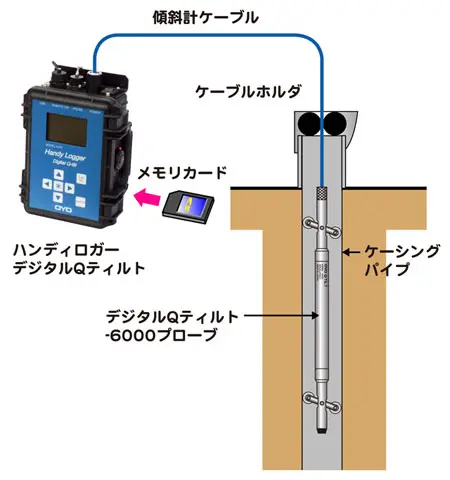

測定イメージ

仕様

プローブ部

測定範囲 ±30゜
直線性 ±0.05%FS
分解能 10秒以下
使用温度 0～50℃
車輪間隔 500mm
耐衝撃性 6000G ※ 本製品は、高精度なセンサを使用しております。測定・運搬時には衝撃を与えないよう充分配慮してお取り扱いください。
使用可能ケーブル 傾斜計ケーブル (160m以内) ※ 測定は深度150mまで
外形寸法 胴径φ30mm (車輪部を除いた径)、全幅88mm、全長669mm
質量 1.7kg (プローブ本体)
専用キャリングケース寸法 750mm×125mm×118mm (ゴム足、取手等突起部を除く)

ハンディロガーデジタルQティルト

電源 単一乾電池×4個 (4V～7V) ※ 4.7Vにてレジューム機能が作動
標準付属品：充電式ニッケル水素電池エネループ (パナソニック製)
消費電流 1. 本体のみ (バックライト・オン時)：0.1A以下
2. 1＋デジタルQティルト6000プローブ測定時：1A以下
※ エネループ使用時で約6時間の連続測定が可能
データフォーマット CSV、PRN
外部記録媒体 SDカードまたはSDHCカード (標準付属)
使用温度範囲 0～50℃ (結露しないこと)
外形寸法 W146㎜×H228㎜×D86㎜ (突起部含まず)
質量 約1.2kg (電池含まず)
