河川堤防健全度評価システム Ells3D

概要

河川堤防は、河川氾濫などの大規模水害から住民の生活、財産、生命を守る重要な社会インフラです。気候変動の影響により、大規模水害が毎年のように発生する中、河川堤防の強化は喫緊の社会的課題となっています。

河川堤防は、基礎地盤が複雑で地質構造が把握しにくく、堤体は古くから嵩上げ・拡幅が繰り返されているため、複雑な土質構造であることが特徴的です。延長の長い線状構造物のため、決壊等につながる恐れのある脆弱な箇所をピンポイントで把握することは困難です。

応用地質では、最新の物理探査や地盤3次元可視化技術を駆使した効率的な堤防点検や、強化対策のためのコンサルティング・設計サービスを提供しています。

特長

牽引式電気探査システムで堤防の弱部を効率的かつ精度よく把握

当社で開発した牽引式電気探査システムにより、浅部から深部までの連続的な土質構造を精度よく調査することができます。得られたデータをもとに、堤防周辺の複雑な土質構造を3次元で再現することで、行き止まり構造と呼ばれるパイピング危険箇所などの堤防弱部を効率的に抽出します。

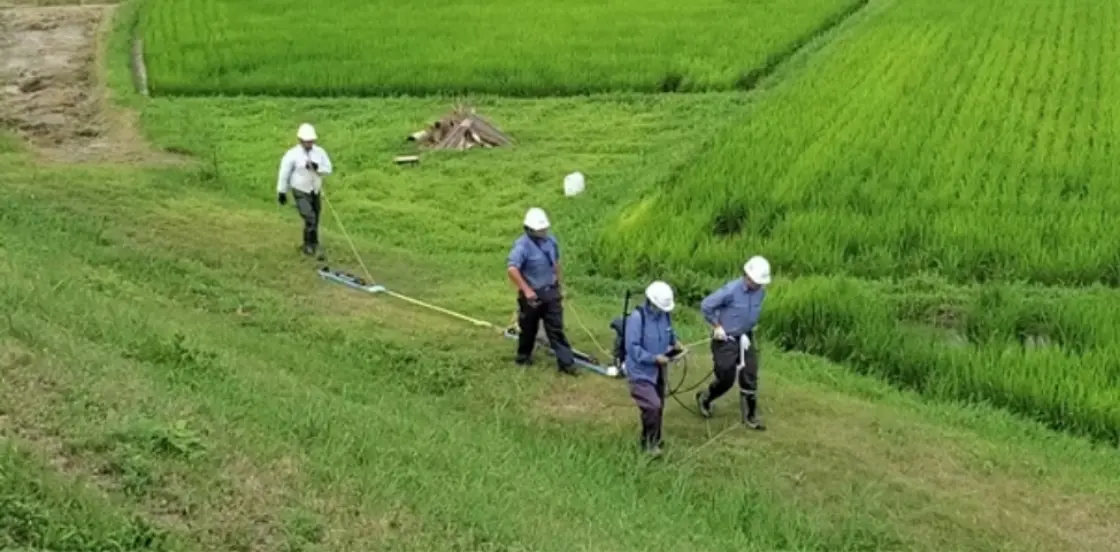

改良版牽引式電気探査システムによる測定作業状況例

従来の牽引式電気探査装置を改良し、現地での作業効率と探査精度の向上を図っています。

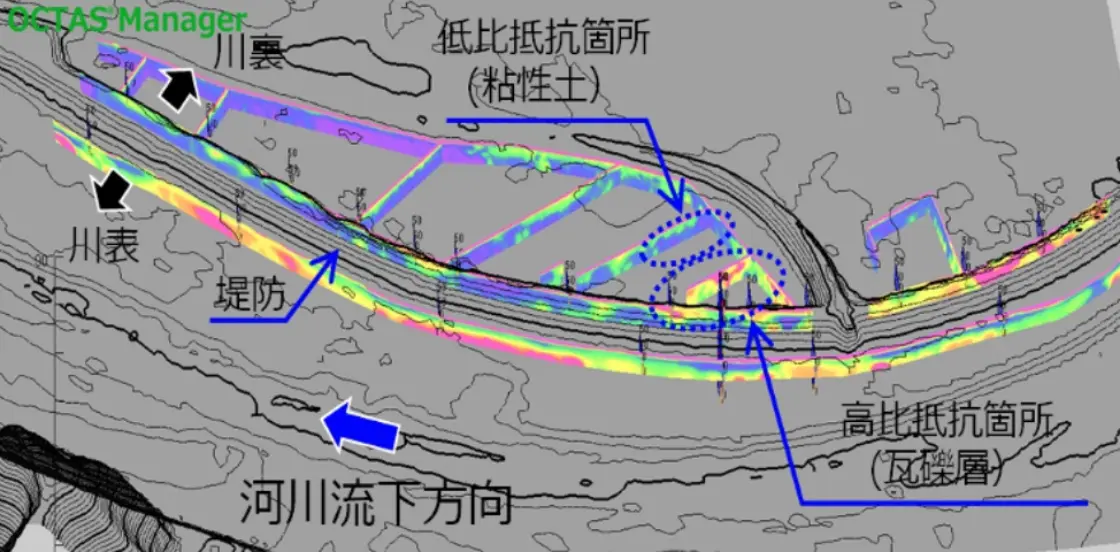

改良版牽引式電気探査システムによる堤防周辺の探査結果例

堤防周辺の地盤を可視化することで、迅速な堤防弱部の抽出と効果的な堤防強化対策の検討が可能です。

統合された3次元地盤モデルによる堤防健全度評価

牽引式電気探査の結果と3次元地盤モデルとを統合することで、堤防周囲の土質構造全体を3次元的に可視化し、堤防の弱部を迅速に抽出することが可能となります。

この結果をもとに、必要に応じて3次元浸透流解析などを行うことで、現地の状況をより正確に反映した堤防の健全度評価と対策工の検討が可能となります。

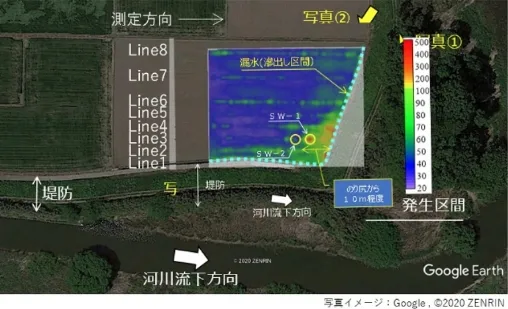

1. 堤防周辺での牽引式電気探査結果例

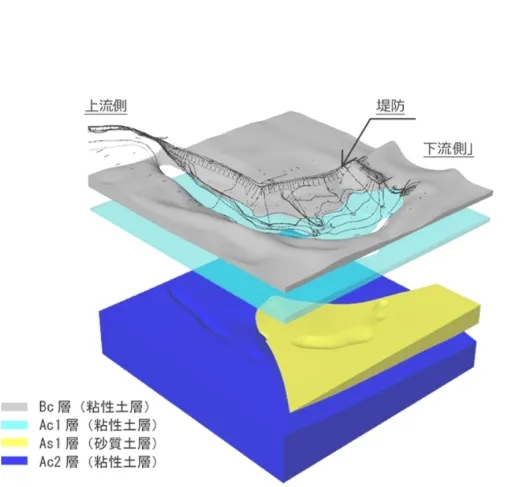

2. 電気探査結果を反映した3次元地盤モデル例

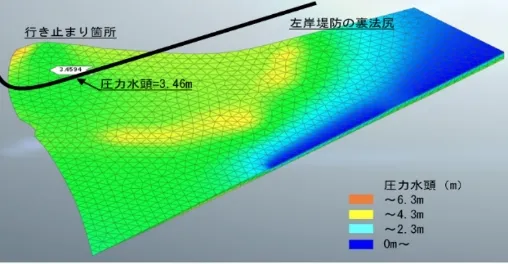

3. 3次元地盤モデルを基に実施した3次元浸透流解析結果例

実績

その他

最新IoTで越水や堤防の変状をモニタリング

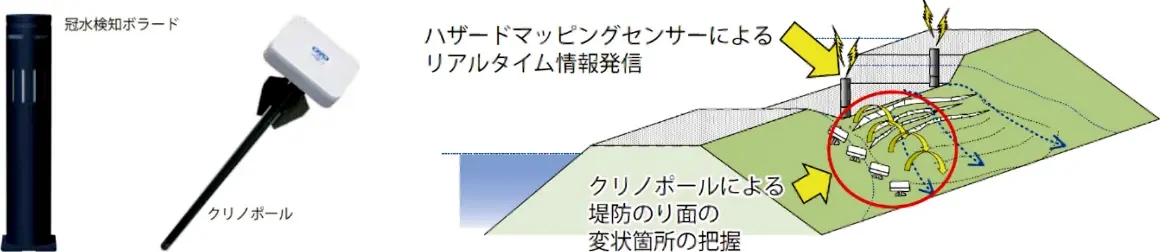

当社では、堤防の健全度評価以外にも、河川の増水による越水や堤防の変状を検知する様々なモニタリングシステム (ハザードマッピングセンサー) を提供しています。

ハザードマッピングセンサーは低コスト、多点設置型の防災IoTセンサーで、堤防の越水や変状を検知すると、ただちに河川管理者へアラートを発信し、迅速な災害への対応をサポートします。
