S&DL 伸縮計 Jr. Lite

コストパフォーマンスを追求した低価格モデル

地すべりの心配がある斜面や岩盤にワイヤーを張って、地表面の移動変位を長期にわたり高い精度でモニタリング可能なデジタル地表面伸縮計です。

センサーとデータロガーが一体化し、外来ノイズの影響を極力少なくした信頼性の高い測定を実現すると共に従来のような伸縮計を設置するための観測箱等を必要としないため、設置費用も大幅に削減できます。

測定データ (内蔵メモリーデータ) の回収は外部メモリーカードを挿入すれば、即時にコピーできます。

分野
資料ダウンロード

特長

  • 保護収納箱及び、設定ターミナル等は不要です。本機器とワイヤー、本機器設置の柱、ワイヤーポールのみで、簡単に設置することができます。
  • データはメモリーカードを挿入するだけのワンタッチ回収。
  • 液晶画面にグラフ表示が可能です。
  • 市販のカメラ用リチウム電池2本により、最大7ヶ月間の連続使用が可能です。
  • 変位時の接点出力機能が内蔵されており、回転灯や警報式などと連携することが可能です。

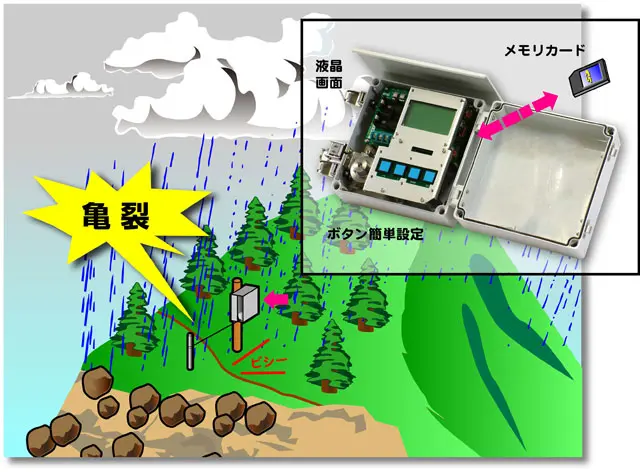

設置イメージ

仕様

測定成分 伸縮長 (変位)
測定範囲 0~800mm
精度 1mm以下
分解能 0.1mm
測定間隔 1分 (モニタ表示時は1秒)
メモリー記憶容量 1分間隔：14日分
1時間間隔：416日分
液晶部表示内容 数値モニタ
変位量グラフ (月間、週間、日、時間)
測定値 (1ヶ月、1日)
警報設定、各種設定
接点出力 無電圧警報接点2ch
外部メモリー 外部メモリーカード
データフォーマット CSVデータ
外部ケース 防滴構造ポリカーボネート
電源・電圧 市販リチウム電池 (CR123A) 1本
(1本で約3.5ヶ月の連続使用が可能ですが、2本入れて使用すれば約7ヶ月間の連続使用が可能です)
消費電流 測定時：3V 30mA以下
スリープ時：3V 1.5μA以下
使用温度 -10~50℃ (結露しないこと)
外形寸法 W200mm×H190mm×D155mm (突起部含まず)
質量 2.4kg
