McSEIS-SW

高精度表面波探査システム

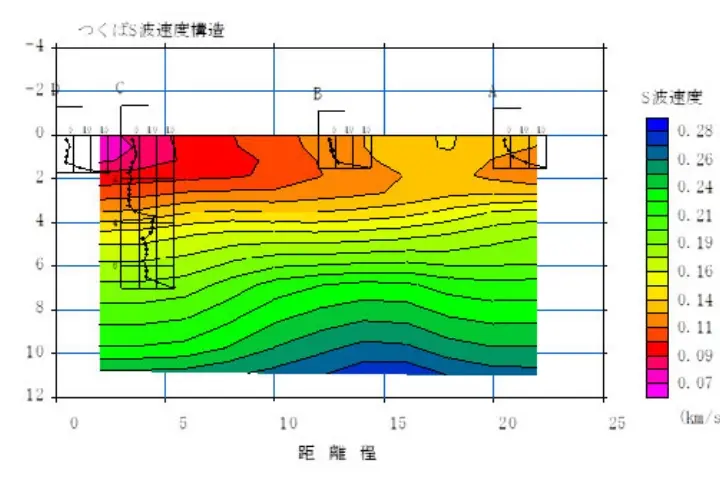

広範囲に渡る地盤の不均一性を簡便・低コストで可視化し、建設工事における地盤に起因した予期せぬ事故やコストアップ、施工後の不同沈下等のリスクを低減します。地盤の地表付近を伝わる揺れ (表面波) を多チャンネルで測定・解析することにより深度20m程度までの地盤のS波速度を2次元断面として画像化します。
測定・解析が簡単なため、素早く低コストでS波速度構造を求めることができます。
装置は制御・解析部を除いた測定回路系が筐体に一体化され、従来の装置と比べ小型軽量で運搬が容易となっています。
制御・解析部に専用ソフトをインストールしたノートパソコンを用いる事で、測定から解析までの一連の作業を現場で行えます。
解析ソフトについては独自のCMP解析を用いる事によって短い範囲 (測線) でも、水平方法の解析精度が格段に向上しました。
特長
- 軽量で運び易く、また低消費電力のため長時間測定も可能です。
- 本体ケースは、雨に強い防滴構造となっています。
- 市販のノートパソコンに専用のSWコントロールソフトをインストールしてご利用いただけます。(イーサネット必須)
- SWコントロールソフトでは高精度表面波探査の解析が可能です。

仕様
McSEIS-SW 本体
チャンネル数 | 24ch |
---|---|
入力インピーダンス | 20KΩ 0.02μF |
利得 | 24dB、または36dB |
周波数帯域 | 1.75Hz~8KHz |
A/D変換器 | 24ビット |
サンプリング間隔 | 0.0625、0.125、0.25、0.5、1.0、2.0msec |
レコード長 | 16,384サンプル |
データフォーマット | SEG2 |
データ保存先 | 制御用パーソナルコンピューター内の記憶装置 (HDD等) |
電源・電圧 | DC12V (外部バッテリー等使用) |
消費電力 | 15W以上 |
使用温度 | -30~70℃ |
本体ケース | 防滴構造 |
外形寸法 | W254mm×D305mm×H177mm (突起は含まず) |
質量 | 3.8Kg |
コントロール用ソフト動作条件
対応OS | Windows 10、11 |
---|---|
対応メモリ | 512MB以上 |
必要HDD | 500MB以上 |
その他 | イーサネット接続 |
