McSEIS-AT

微動アレイ探査及び常時微動測定用データロガー

McSEIS-ATは、3次元での地盤のS波速度構造測定に対応した画期的な微動探査システムです。

本体重量が1.6kgと軽く、またワイヤレスのため、スピーディかつ効率的な現場測定が可能です。

本体側面のLEDライトによりGPS・ネットワーク・バッテリーの稼働状況を確認。

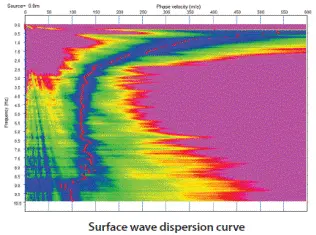

データ取得は、Wi-Fiを使用してPCに取り込み、専用ソフトウェア「SeisImager」で解析を行います。

分野

資料ダウンロード

特長

チャンネル数	1ch
アナログ・デジタル分解能	24bit
プリアンプゲイン (PG)	0、12、24、or 36dB
サンプリング間隔	0.25、0.5、1、2、4、10msec
内部記録容量	4GB (32GBまで拡張可能)
データアップロード方法	Wi-Fiによるデータアップロード可能
ジオフォン動作確認	ジオフォンに震動を与えると本体のLEDライトが点灯
コネクター	ジオフォン接続用入力コネクター (3ピン) ・外部バッテリー・充電・USB接続用外部コネクター (8ピン)
電源・電圧	内蔵バッテリ (10Ahニッケル水素バッテリー、外部バッテリー (6VDC))
充電	9～14時間
環境性能	IP68 相当 (防塵、1m防水性能)
外形寸法	W140mm×H102mm×D142mm
質量	1.6㎏
使用温度	-20℃～+55℃
ソフトウェア	収録データをWi-Fi経由で自動解析可能 (専用ソフト「SeisImager」使用)
