LinQ-Tilt

ケーシング孔設置型の多段式傾斜計

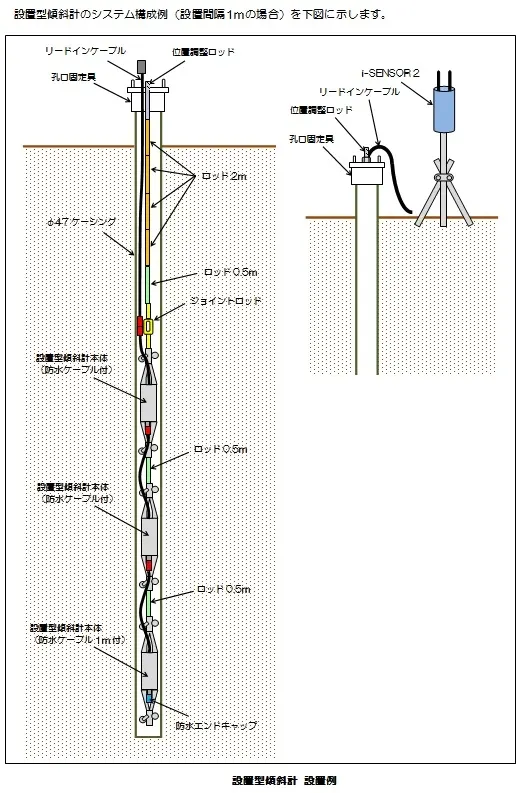

ボーリング孔設置型の多連傾斜計で、設置深度毎の傾斜角を測定します。

都市部におけるシールドトンネル工事・土留め掘削工事時の計測管理及びすべり面が確定した地すべりの定点観測に最適です。

一般的な挿入式孔内傾斜計は手ばかり計測で週～月に1度程度の観測となっていましたが、LinQ-Tilt は多連で計器を設置することで一定区間の常時モニタリングが可能となります。

NTTドコモのLTE-Mの回線を用いて、現場の観測データを遠隔地へ送信することが出来ます。

分野
資料ダウンロード

特長

  • 多連のセンサを簡単に組立て接続ができ施工が簡便です。
  • センサにMEMS を使用し低消費電力です。
  • 常時モニタリングが可能です。
  • 最小50cm 間隔で設置が可能で、一般的な挿入式孔内傾斜計と同等のデータを得ることができます。
  • ロガー部は設置箱不要で、バッテリを内蔵したスリムなボディです。
  • しきい値判定機能による、測定・送信間隔の変更が可能です。
  • SDカードによるデータ回収も可能です。
  • GNSSによる時刻同期および位置情報取得機能があります。

仕様

プローブ部

測定成分 2軸 (X、Y成分)
出力データ 角度表示
測定範囲 ±15°
分解能 0.001°
測定精度 ±0.1%F.S
動作電源電圧範囲 DC12V±20%
温度特性 ±0.0086°/℃以下
通信方式 RS-485 (4芯単一ケーブル)
最大連結数 20連
設置間隔 最小50cm
最大ケーブル長 120m
消費電流 25mA以下 (DC12V) 1連当たり
使用温度範囲 -10～50 ℃ (凍結・結露なきこと)

ロガー部 i-SENSOR2 LinQ-Tilt

測定部 プローブ部 LinQ-Tilt (MODEL-4398)
最大接続数 20連
通信方式 RS-485
データメモリ 20台接続時：約10,000データ
3台接続時：約43,000データ
I/F部 USB ポート USB×1ポート (USB-RS232C変換ポートとして)
SDカード SD、SDHC対応
SIMカード USIM
LEDランプ ステータスLED (動作状況表示)、アクセスLED (バッテリーチェックおよびSDカード書込み表示)
外部接点入力 3ch
外部接点出力 3ch (無電圧接点出力)
通信部 (携帯通信) 通信方式 LTE-M
通信部測位 GNSSモジュール内蔵
電源 DC6.8～15V
防護構造 野外での風雨に耐える防滴構造
外形寸法 約φ85×220mm (突起部除く)
質量 1kg以下 (バッテリー除く)
