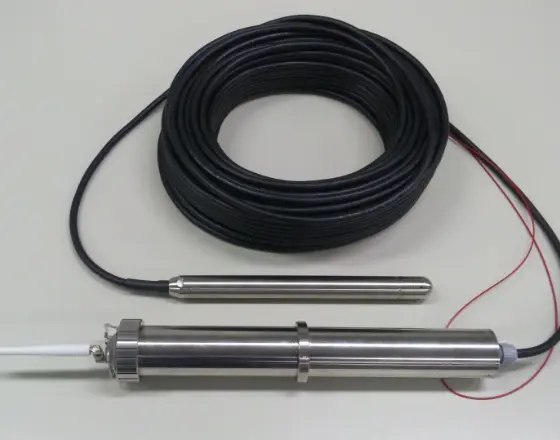

インテグラル水位計

電源、観測、通信を統合化した水位計

遠隔監視に必要な機能全てを一体化した水位計です。

携帯回線を利用した遠隔監視により、現場に行くことなく、効率的かつ確実な水位観測を実現します。

分野
資料ダウンロード

特長

  • センサー部・記録部・電源部・通信部すべてが一体となったオールインワン水位計です。
  • センサー部の外形は直径わずか25mm、通信・電源部の外形は直径わずか48mmと小型であり、VP50の保護管でも適用可能。
  • 全国各地の主要都市およびその周辺、内陸部までカバーするNTT DocomoのLTE網を利用して遠隔監視を行うことができます。
  • 設定された測定間隔で測定を行い、設定された時間間隔で測定データを送信します。
  • 水位が閾値を超過した場合、警報メールを管理者へ送信します。また、このタイミングで測定間隔を自動で変更させることも可能です。
  • 内蔵バッテリー (7.2V14Ah) で最長5年の監視が可能 (1時間1回測定、1日1回送信の場合)。

仕様

基本仕様

水位測定レンジ 0~10、0~20、0~35m (注文時に選択)
水位分解能 1mm
水位測定精度 ±0.1%F.S (温度特性含まず)
ダイヤフラム 316SUS
温度測定レンジ -10~50℃
温度分解能 0.1℃
温度測定精度 ±1℃
測定間隔 1分~10日 (任意)
データ保存数 約50,000
センサー部材質 316SUS
通信・電源部 316SUS
ケーブル長 20~150m
通信回線 NTTドコモ LTE網
データ通信方式 Email方式
データ伝送間隔※ 5分~10日
電源・電圧 DC 6.0~8.0V (電源として専用バッテリを使用します)
使用温度
(凍結・結露なきこと)		 センサー・制御部：-10~50℃
通信・電源部：-20~50℃
電池寿命 最大5年
NTTドコモ LTE携帯通信網下、電波状態が良好 (アンテナ3本以上) でリトライがなく、専用バッテリー (7.2V14Ah) を使用、測定間隔1時間、送信間隔1日、Email送信のみの場合
※ 電波状況や通信条件等により、電池寿命が短くなる場合があります。
※ 測定間隔が短く (例えば1分間隔)、電波状態が悪い場合は、測定が優先され、データ伝送間隔通りにデータが伝送されない場合があります。

外形寸法

センサー・制御部 φ25mm×290mm
通信・電源部 φ48mm×367mm (本体) (上部蓋外径φ60mm) 但し、突起部は含みません。
