ボアホールピック

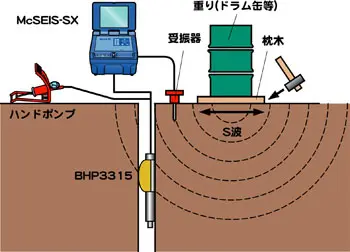

ポアホールピックは、ボーリング孔内において、地盤のP波およびS波の速度を測定するPS検層に用いるための孔内受振器です。

本器は、3成分の受振器、孔壁圧着機構及び送水チューブ複合ケーブルより構成されており、受振器には、上下動1成分、直交して配置された水平動2成分の動コイル型受振器が内蔵されています。

孔壁圧着機構は受振器部の外側のゴムチューブを加圧することにより膨張させ、孔壁に圧着させる方法を採用しています。

また、送水チューブ複合ケーブルは受振器からの信号の伝達と、ゴムチューブを加圧、膨張させるための水の伝達に用いられています。
