NST-2 根入れ深さ測定装置

鋼製防護柵 (ガードレール支柱) や地山補強鉄筋等の根入れ深さを高精度に測定！

NST-2/LTは、鋼製防護柵 (ガードレール) の根入れ深さ測定の他、地山補強鉄筋 (ロックボルト等) の根入れ深さ高い精度で測定可能な超音波応用装置です。

一般社団法人弾性波診断技術協会の認定品です。

分野
資料ダウンロード

特長

  • 小型軽量化に加え、機動性や操作性を大幅に向上した肩掛け方式 (ショルダータイプ) を採用。
  • スクエア励振方式の採用により探触子駆動エネルギーを大幅に増大し、低消費電力を実現しました。
  • データ収録用PCには高鮮明・高速処理を実現したTOUGHBOOK (FZ-G2) の搭載により、耐久性に優れ、直射日光下でも見やすく、寒冷地での適用も可能です。
  • デジタルフィルタ－の機能強化により操作性も大幅に向上しました。
  • コネクター類をケース側面に配置することで移動性・作業性も大幅に向上しました。
  • 高密度リチウムイオン充電池の採用により連続約10時間以上の動作が可能です。

仕様

超音波発生・受信部

振動子周波数 500kHz (標準)
AD変換速度 5MHz、25MHz (max)
AD分解能 16bit
駆動電圧 300～500V
駆動方式 スクエア、スパイク切替可
データ長 15,000～97,000 (max) 設定可
データ加算 100 (max) 設定可
内蔵電池 リチウムイオン充電池 (56VA)
連続動作時 約10時間以上 (満充電)

データ集録部 (FZ-G2)

OS Windows 10pro 64bit
CPU Intel Core i5-10310U vPro1.7GHz
LCD 10.1型 (1,920×1,080)
RAM 8GB
ストレージ 256GB
内蔵電池 リチウムイオンポリマー
動作温度 -10～50℃
外形寸法 W279×D188×H23.5mm
重量 1.2kg

収納ケース

材質 アルミニウム製トランクケース
外形寸法 W342×D218×H245mm
重量 5.6kg (本体、付属品含)

活用シーン

  • 鋼製防護柵支柱および地山補強鉄筋 (ロックボルト・アンカーボルト) 等の根入れ深さ測定
  • 探触子を交換することで汎用超音波探傷器としても使用可能
    (用途・目的に応じた各種振動子を多数用意していますので、お問い合わせ下さい)

その他

  • 当製品は、国土交通省通達(国官技第65号)の『非破壊試験による鋼製防護柵の根入れ長測定要領』の条件、【条定機器の性能基準±30mmの測定誤差範囲であること】に準拠しています。
  • 当製品は、全国の高速道路株式会社 (NEXCO) 殿における新設鋼製防護柵施工の根入れ測定要領に準拠しています。

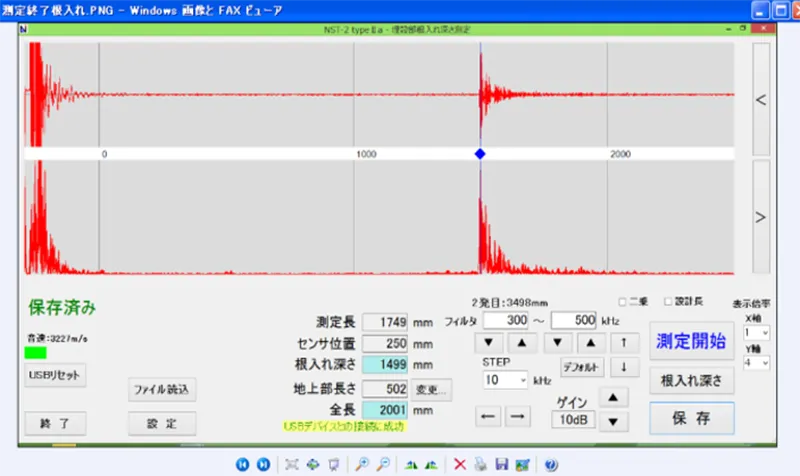

測定結果の例

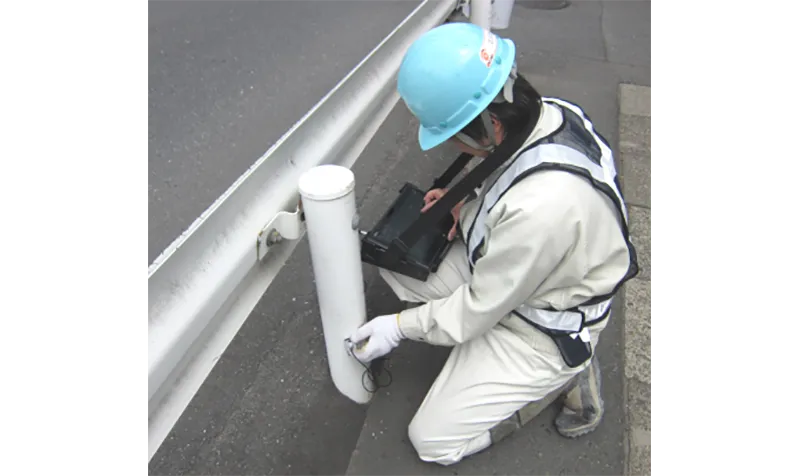

測定風景
