GeoSEIS-4 4成分弾性波速度測定器

ジオフォンの他、加速度センサーも接続可能な新概念の4成分弾性波速度測定器

露頭岩やトンネル切羽 (山岳トンネル工事)、コンクリート構造物等の他、リッパビリティの判定にも有効な安価で簡単操作の4成分型弾性波速度測定器です。

ジオフォンに加え、高周波数の加速度センサ (アンプ内蔵) も接続できますので、各種鋼構造物や杭基礎の健全性評価 (劣化診断や根入れ深さ) 等への適用も可能な新概念のシステムです。

分野
資料ダウンロード

特長

  • ジオフォンの他、加速度センサー (アンプ内蔵) も接続が可能です。
  • 最速1µsecの高速サンプリングに加え、16bitの高分解能AD変換を搭載。
  • グラフィックLCD上で波形の振幅調整や初動時間の読み取りが容易です。
  • 測定データはSDカードに収録、業界標準のSEG-1、-2 フォーマットを採用。
  • 連続約20時間測定可能な充電式リチウム電池を内蔵、外部12Vバッテリーも使用可能です。
  • 装置一式は専用の小型アルミ製ケースに収納され、運搬や取扱も容易です。
  • 露頭岩やトンネル切羽、コンクリート等の速度測定及び鋼構造物の劣化診断に適用可能です。

仕様

ジオフォン用入力コネクター NJW168-RM
加速度センサー用入力コネクター BNC
ジオフォン用インピーダンス 20kΩ//0.05μF
加速度センサー プリアンプ内蔵、定電流駆動
利得 32倍、128倍 (32, 42dB) 2段切替
加速度センサー 定電流駆動
周波数帯域 10Hz～100kHz
ローパスフィルター 400Hz、100kHz
AD分解能 16bit
サンプルレート 1, 2, 5, 10, 20, 50, 100, 200, 500μsec
記録長 1K, 2K, 4K, 8K, 16Kword
プリトリガー 0、128word 設定可能
記録媒体 SDカード (8GB)
LCD 320×240ドット
データフォーマット SEG-1、-2、CSVを選択可
内蔵電池 12V、5Ah (リチウムポリマー、充電式)
外部電源 12Vバッテリー使用可
消費電流 0.2A (LCDバックライトON時)
外形寸法 259×201×114 mm

活用シーン

  • 露頭岩・トンネル切羽・コンクリート構造物の弾性波速度測定やリッパビリティ判定への適用
  • 加速度センサーによる各種鋼構造物や杭基礎の健全性評価 (劣化、根入れ測定等) への調査研究

その他

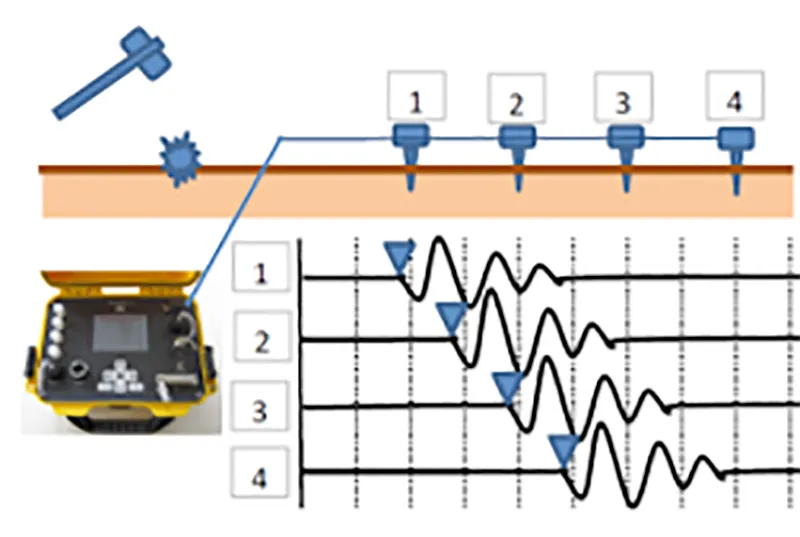

測定概念
