GeoSEIS-24 GeoSEIS-48 24成分・48成分サイスモグラフ

操作性と機動性を追求したAll in one構造の24、48成分サイスモグラフ！

屈折法探査や表面波探査の他、テークアウトケーブルを用いて地盤の雑振動を長時間観測する微動アレイ探査にも適用可能な先進のサイスモグラフです。

24bit・20μsecの高速高分解能AD変換に加え、リアルタイム感覚のノイズモニターや直射日光下でも見易い超高輝度カラーLCDを搭載した「All in one」構造、かつ小型軽量・低消費電力を実現していますので現場作業も快適です。

分野
資料ダウンロード

特長

  • テークアウトケーブルを用いて最大48成分の3次元微動アレイ探査が可能です。
  • 微動アレイ測定時、全成分の波形 (波動) をLCDでリアルタイムにモニター可能です。
  • 各種ソフトウエアに適応可能なSEG-2 標準フォーマットを採用。
  • 記録媒体にはSDカードの他、32GB USBメモリを2個、標準装備。
  • 24bit、20μsecの高速高分解能AD変換機能を搭載。
  • 24成分を48成分に拡張できるフレキシブルなデザインコンセプト。

仕様

型式 GeoSEIS-24 GeoSEIS-48
成分数 24成分+2Aux 48成分+2Aux
入力インピーダンス 20kΩ//0.05μF
利得 16倍、64倍、256倍 (3段切替)
周波数帯域 2～5,000Hz (微動0.3～5,000Hz)
AD分解能 24bit
サンプルレート 20, 50, 100, 200, 500μsec, 1, 2, 4msec
記録長 1K, 2K, 4K, 8K, 16Kword
微動探査時 連続60分 (2、4msecサンプル時)
プリトリガー 0、128word 設定可能
トリガーレベル 100～1,000mV 設定可能
記録媒体 SDカード×1個、USBメモリ×2個内蔵
LCD 10.4インチ高輝度カラー (800×600)
データフォーマット SEG-1、-2
動作電圧 10～14Vdc
消費電流 0.6A (通常)、1.1A (AD変換時) 0.6A (通常)、1.3A (AD変換時)
外形寸法 390×308×171 mm
重量 4kg 4.3kg

活用シーン

  • 浅層反射法探査
  • 屈折法探査
  • 表面波探査
  • 微動アレイ探査
  • PS検層等

その他

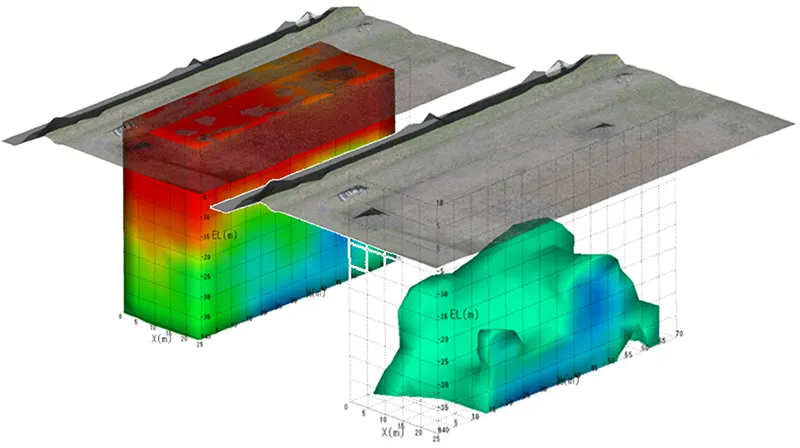

3次元微動アレイ探査解析例
