GeoDH-24A 24成分孔内ハイドロフォン

差動出力型ローノイズプリアンプの搭載で高感度・高SN比を実現

受振センサーに高周波特性に優れたポロフッ化ビニリデン (PVDF)を採用し、かつ差動出力型ローノイズプリアンプを内蔵することで、高感度・高SN比を実現した孔内用24成分ハイドロフォンです。

コネクターは、通常のサイスモグラフに多用されているNK27-21C (JAE)を採用、データ収録装置にGeoSEIS-24を使用した場合、プリアンプ用電源はGeoSEIS-24から供給されますので外部電源を用いることなく、取扱いも容易です。

分野
資料ダウンロード

特長

  • 差動出力型ローノイズプリアンプの搭載で高感度・高SN比を実現しました。
  • GeoSEIS-24に直結可能、プリアンプ用電源はGeoSEIS-24から供給されるため取り扱いが容易です。
  • 受振センサーには高出力・高周波特性に優れたポリフッ化ビニリデンを採用しています。
  • センサ部の外形はφ34mm、ケーブル長や受振器間隔は任意に製作可能です。

仕様

センサー部

受振センサ ポリフッ化ビニリデン (PVDF)
プリアンプ利得 50倍 (34dB、変更可)
周波数帯域 10～1,500Hz (変更可)
出力インピーダンス 100Ω
信号出力 完全差動方式
プリアンプ電源 ±2.5V (GeoSEIS-24から供給)

DH-24A ハイドロフォンアレイ

成分数 24ch
センサー間隔 1m (変更可)
リードイン長 80m (変更可)
センサー部 φ34mm×100mm
ケーブル φ10mm、24対、ケプラー繊維入
コネクター NK27-21C-7/8R×2個 (JAE)
先端錘 φ35mm、約1kg

その他

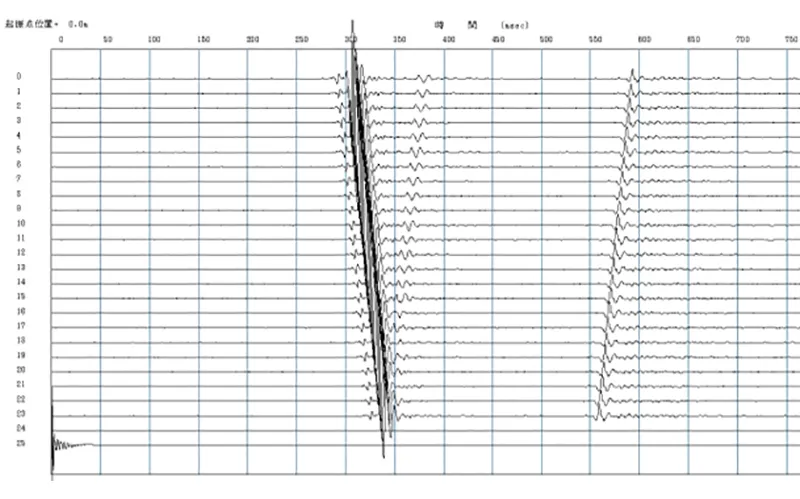

記録例

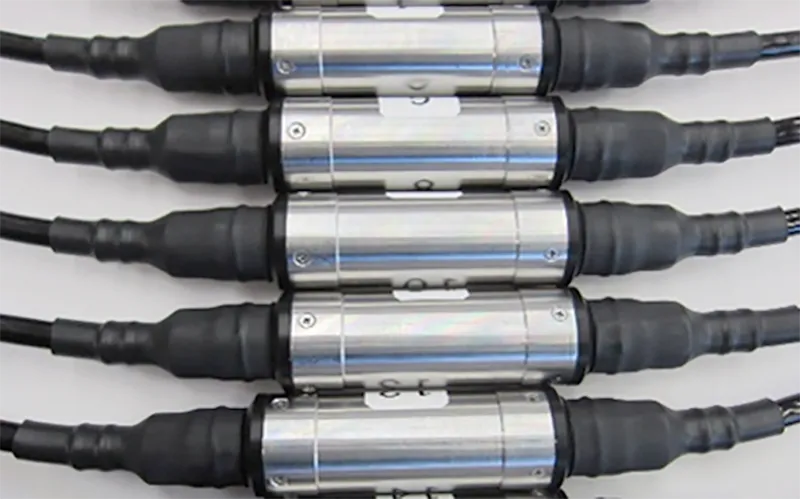

センサー部外観
