GeoBLT-3 ボアホールジオフォン

ダウンホールPS検層の現場における計測業務の効率化に！

板バネを強力なモーターにより僅か5秒で孔壁に強固に固着可能な3成分ボアホールジオフォンです。

本装置には、区間速度の把握と現場計測の効率化に有効な2連結型 (GeoBLT-3D) とVP50塩ビ管でも楽々使用可能な外径34mmの1連結型 (GeoBLT-3S)I があります。

分野
資料ダウンロード

特長

  • モータドライブ方式で任意の深度に強固に固着可能、約5秒で固着・離脱できます。
  • 孔壁に固着した後は、制御装置の電源をOFFしても固着状態を保持できます。
  • VP50塩ビ管にも適用可能、また、大孔径に対しては背板を付けることで対応できます。
  • 制御装置は、小型の12Vバッテリーで動作します。
  • データ収録装置は、GeoSEIS-PSの他、汎用のサイスモグラフが使用できます。

仕様

GeoBLT-3D 2連結ボアホールジオフォン

ジオフォン GS-20DM (28Hz) (変更可)
制御モーター DC24V、減速ギア機構付
外形寸法 φ42×約560mm
適用孔径 φ50～90mm (背板で拡張可能)
受振器間隔 2m (ご要望により変更可能)
ケーブル φ10×110m (延長可能)

GeoBLT-3S シングルボアホールジオフォン

ジオフォン GS-14-L9 (28Hz)
制御モーター DC24V、減速ギア機構付
外形寸法 φ34×≒520mm
適用孔径 φ50～90mm (背板で拡張可能)

制御装置

モーター駆動電圧 24V
モーター駆動電流 3A (max)
モーター駆動電流制御 メータリレー
動作電源 12Vdc
ケース寸法 270×246×174 mm
ケース材質 ABS樹脂

その他

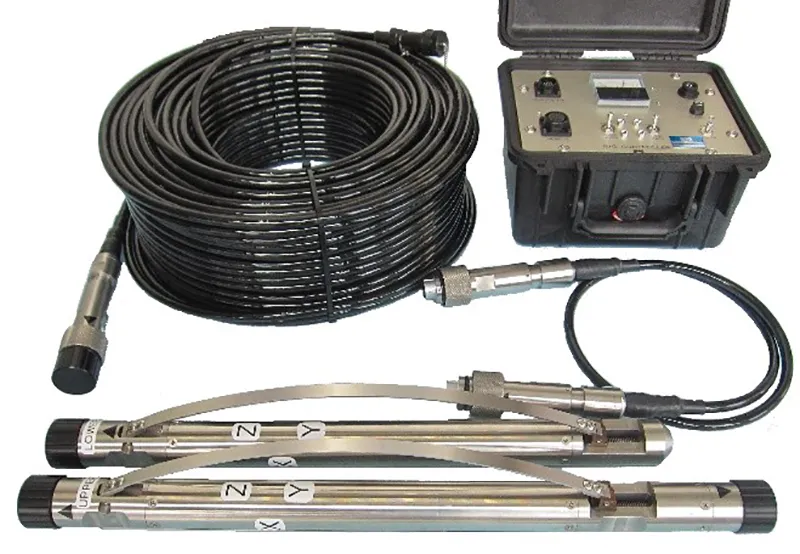

GeoBLT-3D 2連結ボアホールジオフォン

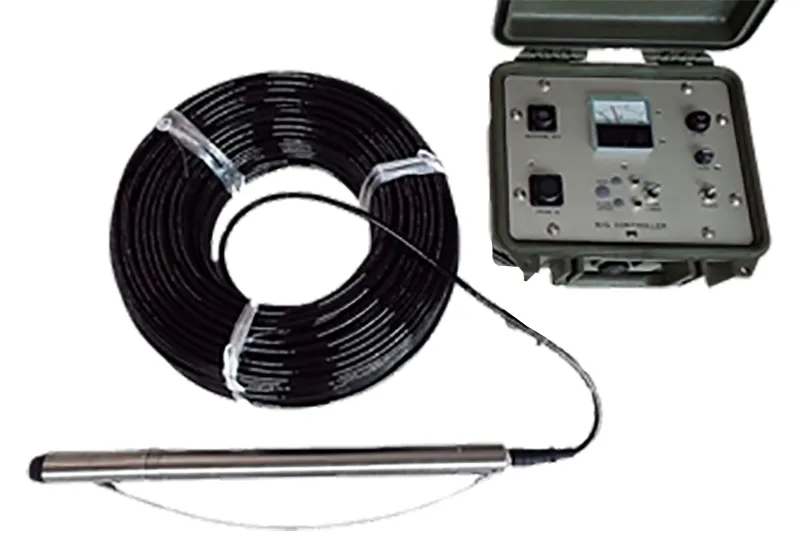

GeoBLT-3S シングルボアホールジオフォン
